Типы цоколей ламп
В каждом светильнике используется определенный тип патрона,
в который можно установить только такую лампу, которая имеет подходящий цоколь.
Ниже приведена краткая информация о цоколях ламп,
встречающихся в нашем магазине.
У цоколей своя система обозначений. Она состоит из нескольких элементов:
1) Первая буква указывает на тип цоколя:
E - резьбовой цоколь (Эдисона)
G - штырьковый цоколь
R - цоколь с утопленным контактом
B - штифтовой цоколь (байонет)
S - софитный цоколь
P - фокусирующий цоколь
2) Число указывает диаметр соединительной части цоколя или
расстояние между штырьками.
3) Строчные буквы показывают количество контактных пластин,
штырьков или гибких соединений:
s - один контакт
d - два контакта
t - три контакта
q - четыре контакта
p - пять контактов
Резьбовой цоколь (Эдисона).
Цоколь Эдисона - резьбовая система быстрого соединения
лампы с патроном. Обозначение Ехх соответствует диаметру в миллиметрах.
Пример: цоколь е27 - резьбовое соединение с диаметром около 27 мм.
|
Тип |
Диаметр, мм |
Наименование |
|
Е5 |
5 |
Микроцоколь (LES) |
|
Е10 |
10 |
Миниатюрный цоколь (MES) |
|
Е12 |
12 |
Миниатюрный цоколь (MES) |
|
Е14 |
14 |
"Миньон" (SES) |
|
Е17(110 В) |
17 |
Малый цоколь (SES) |
|
Е26(110 В) |
26 |
Средний цоколь (ES) |
|
Е27 |
27 |
Средний цоколь (ES) |
|
Е40 |
40 |
Большой цоколь (GES) |
Штырьковый цоколь - G
Обозначается буквой G. Используется штыревая система соединения лампы с патроном. Цифры в обозначении показывают расстояние между центрами штырьков, а для большего количества штырьков диаметр окружности, на которой расположены центры штырьков.
|
Тип |
Расстояние между контактами, мм |
|
G4 GU4 GY4 |
4 |
|
G5 |
5 |
|
G5.3 GU5.3 GX5.3 |
5.3 |
|
GY6.35 |
6.35 |
|
G9 |
9 |
|
GZ10 |
10 |
|
G13 |
13 |
|
G53 GU53 GX53 |
53 |
Примечание: Буквы U X Y Z указывают на модификацию конструкции. Такие цоколя не являются взаимозаменяемыми!
Отдельно стоит сказать о цоколях G23 и G24. У них внутри расположен стартер:
У ламп с цоколем GU10 имеются утолщения на конце контактов, для поворотного соединения с патроном:
люминесцентных кольцевых лампах используется цоколь типа G10q:

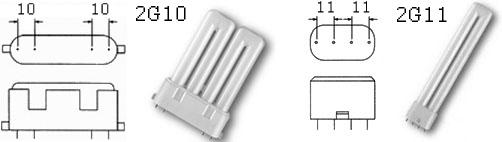

Иногда цоколь рассматривается как комбинация двух или более аналогичных цоколей. В этом случае перед общим обозначением указывается количество комбинируемых цоколей: 2G11, 2G10, 2G13:
Цоколь с утопленным контактом - R
Обратите внимание, после r обозначения цоколя R7s, указываются цифры: 78 или 118. Они показывают общую длину лампы в мм.
Штифтовой цоколь - В
Обозначается буквой B. На корпусе цоколя имеются штифты для соединения с патроном.
Пример: В22d – штифтовой цоколь с диаметром корпуса около 22 мм. , с двумя контактами:
Софитный цоколь - S

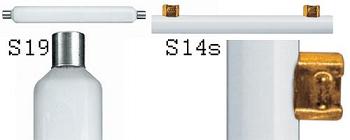

S19 и S14s показаны на рисунке.
Фокусирующий цоколь - P
P14.5s - фокусирующий цоколь с одним контактом, диаметром корпуса (ориентирующей части) 14.5 мм.
В некоторых случаях вместо типа цоколя указывается тип лампы.
MR16 (цифры могут различаться)- стандартный типоразмер галогенных ламп накаливания с отражателем. Обычно, цоколь используется штырьковый(g9, g4, g23 и т. д.).
R50 (цифры показывают диаметр лампы)- типоразмер рефлекторных ламп. Они служат для создания направленного света. В большинстве случаев цоколь используется резьбовой - е27 или е14.
2D - это компактные люминесцентные лампы. Колбы ламп выполнены в форме двух дуг. Цоколь G10qили GR8.
Колбные лампы
Представляют собой лампы в виде стеклянной трубки. Различаются по диаметру и по типу цоколя, имеют следующие обозначения:
T5 (диаметр 5/8 дюйма=1.59 см),
T8 (диаметр 8/8 дюйма=2.54 см),
T10 (диаметр 10/8 дюйма=3.17 см),
T12 (диаметр 12/8 дюйма=3.80 см).
